Walzensteuerung
Maschinensteuerung für Walzen – Verdichten mit System
Ihr Nutzen auf der Baustelle
- Schneller zur Sollverdichtung durch intelligente Überfahrtsoptimierung
- Reduzierung von Unter- und Überverdichtung
- Temperaturüberwachung in Echtzeit für optimale Ergebnisse im Asphaltbau
- Lückenlose Verdichtungsdokumentation und Qualitätskontrolle im Erdbau
- Weniger Materialschäden und geringeres Risiko von Entmischungen und Überverdichtung
- Höchste Oberflächenqualität dank präziser Höhenkontrolle mit Totalstation
- Zentimetergenaue Positionierung über GNSS oder Totalstation
- Volle Transparenz durch Datenaustausch und gemeinsame Verdichtungskarten aller Walzen
Jetzt individuell beraten lassen
Modulare Konfiguration

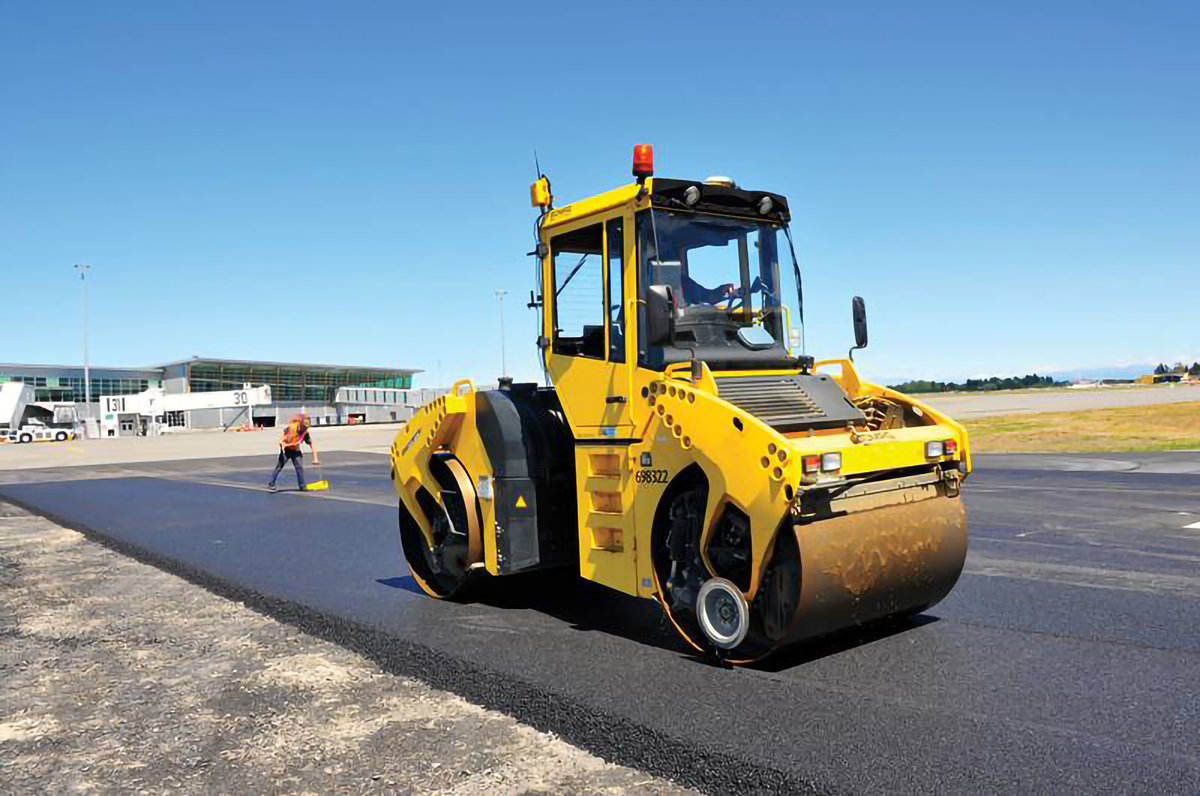

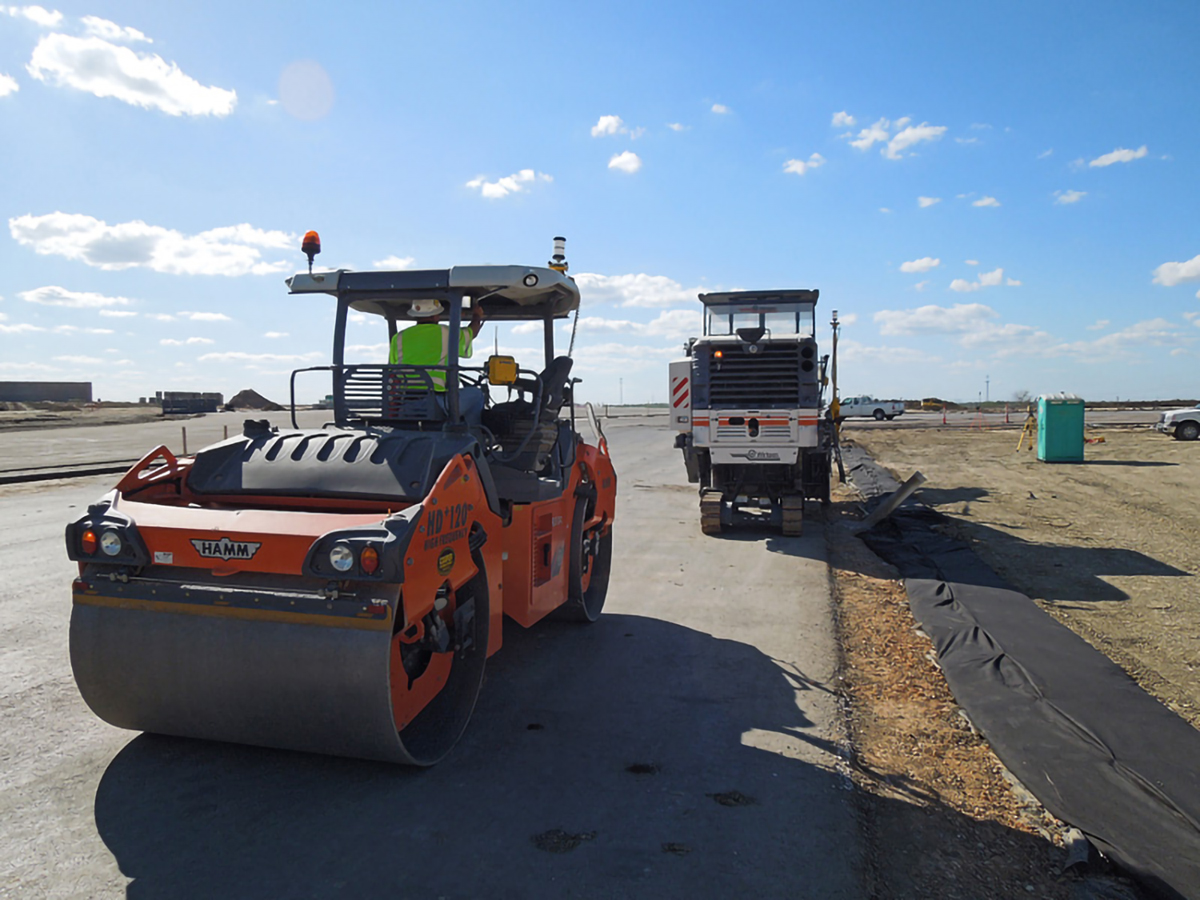

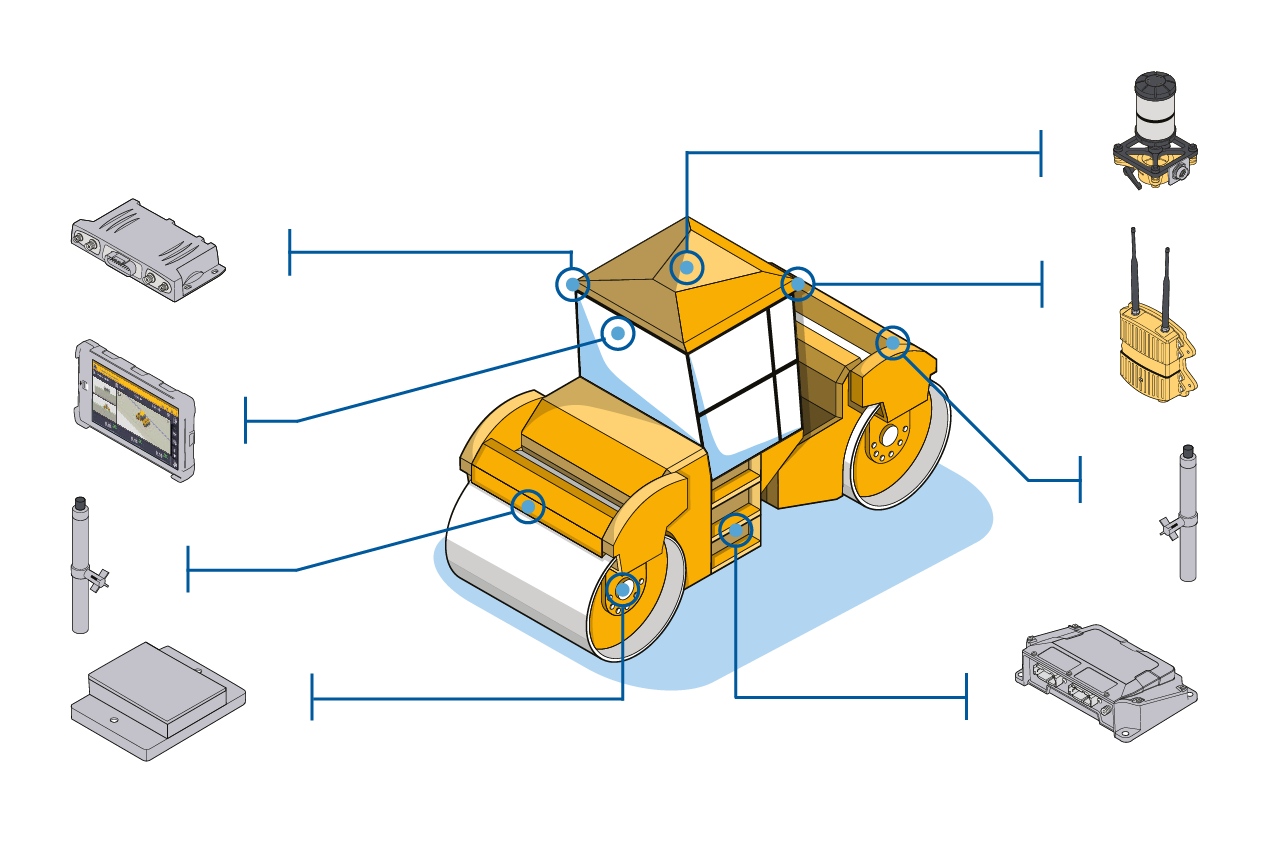

Trimble Roadworks für Asphaltverdichter
Trimble Roadworks überwacht kontinuierlich die Asphalttemperatur sowie die Anzahl der Verdichtungsüberfahrten und unterstützt damit eine gleichmäßige und qualitätsgerechte Verdichtung.
Der integrierte Infrarot-Temperatursensor misst die Oberflächentemperatur des Asphalts in Fahrtrichtung. So erkennt der Fahrer jederzeit, ob sich das Material im optimalen Temperaturbereich befindet. Gleichzeitig werden Überfahrten lückenlos dokumentiert und visualisiert.
Dadurch lassen sich Fehlstellen, Überverdichtungen und unnötige Überfahrten vermeiden. Das Ergebnis sind hochwertige Oberflächen bei reduziertem Zeit-, Material- und Kraftstoffaufwand.

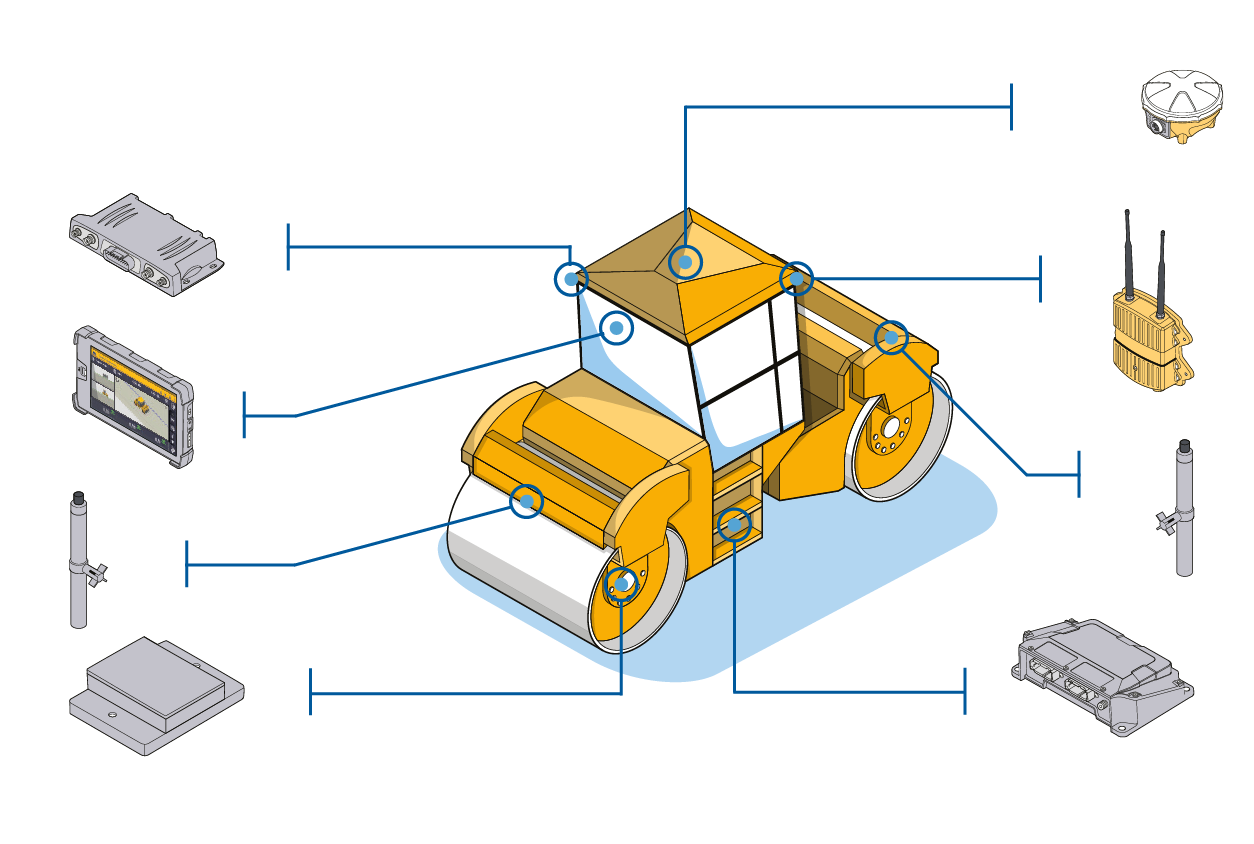

Single GNSS
Universal Totalstation

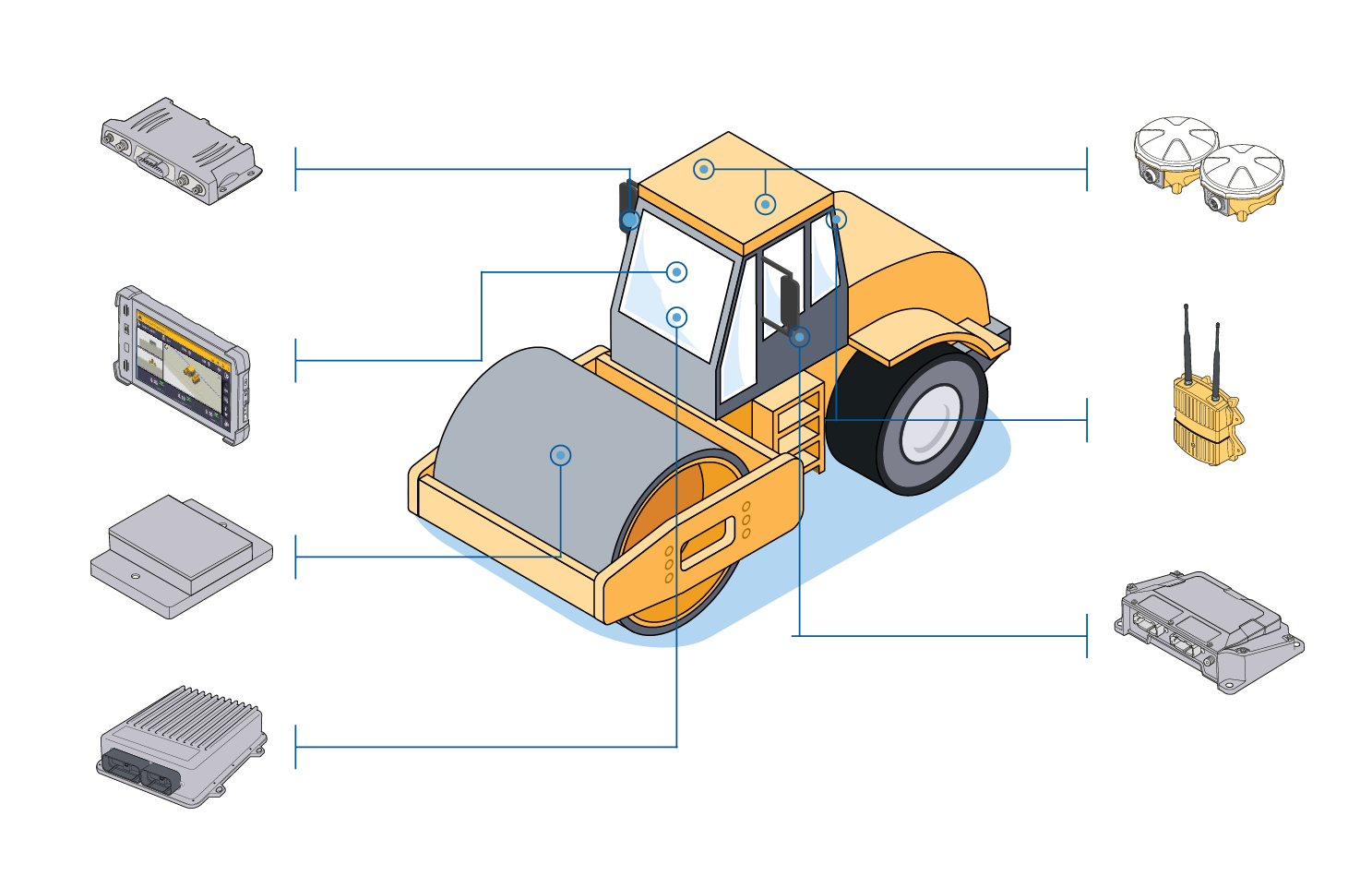

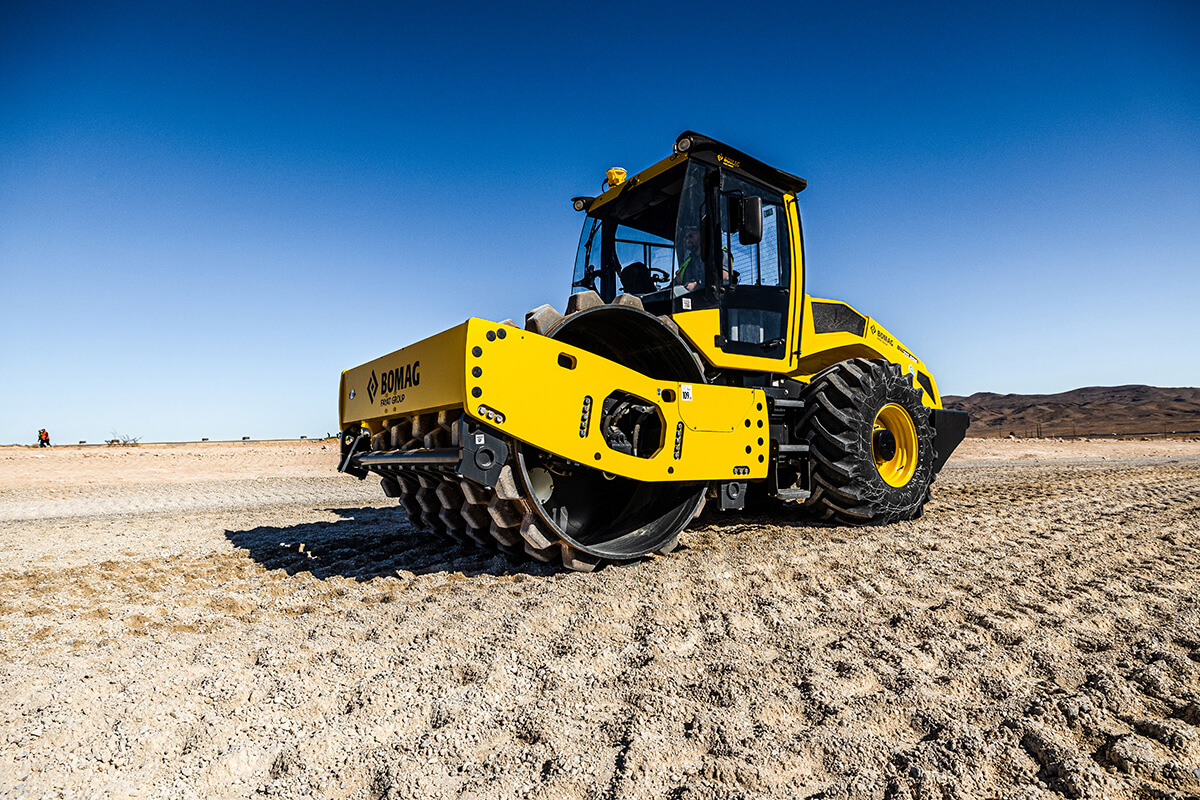

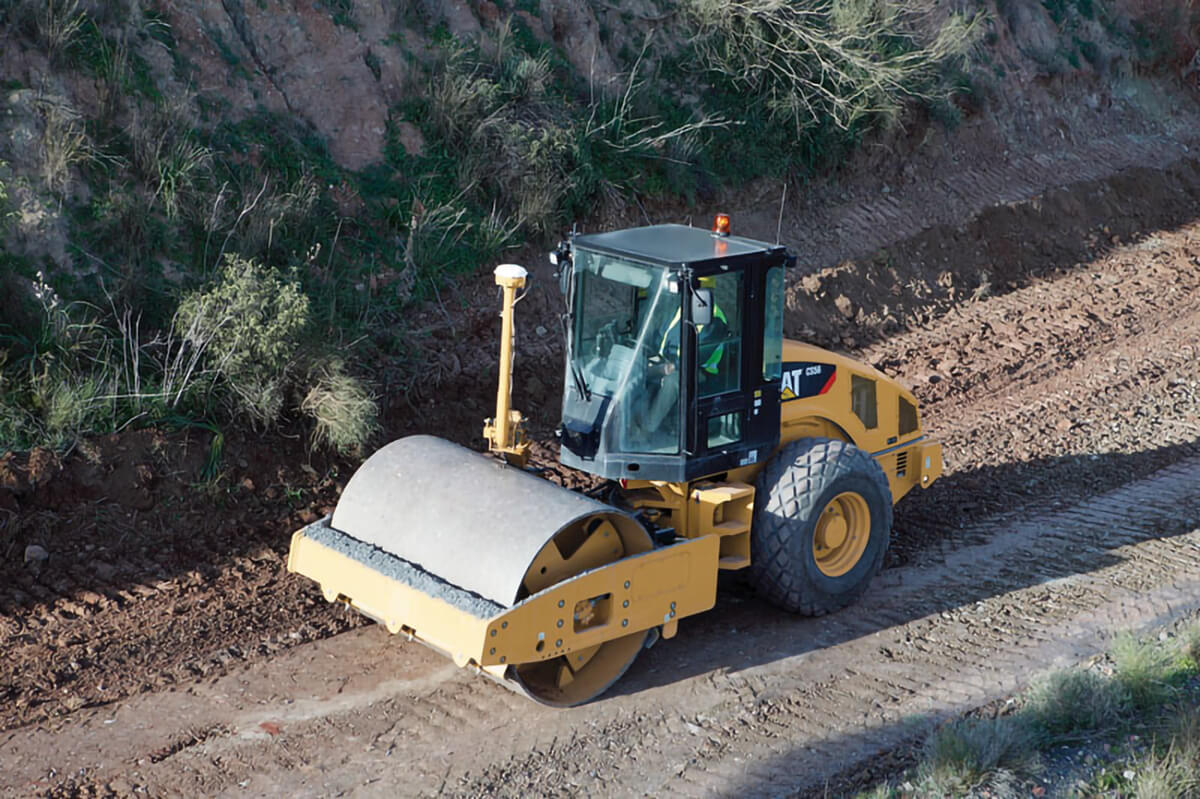

Trimble Earthworks für Erdbauwalzen
Trimble Earthworks für Erdbauwalzen unterstützt eine effiziente und qualitätsgesicherte Verdichtung durch die kontinuierliche Kontrolle von Überfahrten und der Steifigkeit des Untergrunds. Die Verdichtungssensorik hilft dabei, sowohl Unter- als auch Überverdichtungen zu vermeiden und sorgt für eine gleichmäßige Ausführung. Durch die permanente Überwachung von Position, Höhe und Verdichtungsfortschritt werden Arbeitsabläufe optimiert, Maschinenlaufzeiten reduziert und die Qualität des Endergebnisses gesteigert.Single GNSS
Komponenten entdecken
Electronic Controller Module (ECM)
Das Electronic Controller Module gehört zur Basisausstattung bzw. Vorrüstung der Maschine und übernimmt zentral die Verarbeitung aller System- und Sensordaten. Es bildet damit die Grundlage für eine präzise und zuverlässige Maschinensteuerung.
Durch die separate Bauweise vom Maschinendisplay bleibt das System besonders flexibel und wartungsfreundlich. Die Handhabung und Einrichtung erfolgen über eine intuitive Softwareoberfläche. Integrierte Sensorik reduziert den Hardwareaufwand und vereinfacht die Installation. Zudem steht ausreichend Speicher für Projektdaten zur Verfügung, und Updates lassen sich schnell und unkompliziert durchführen.

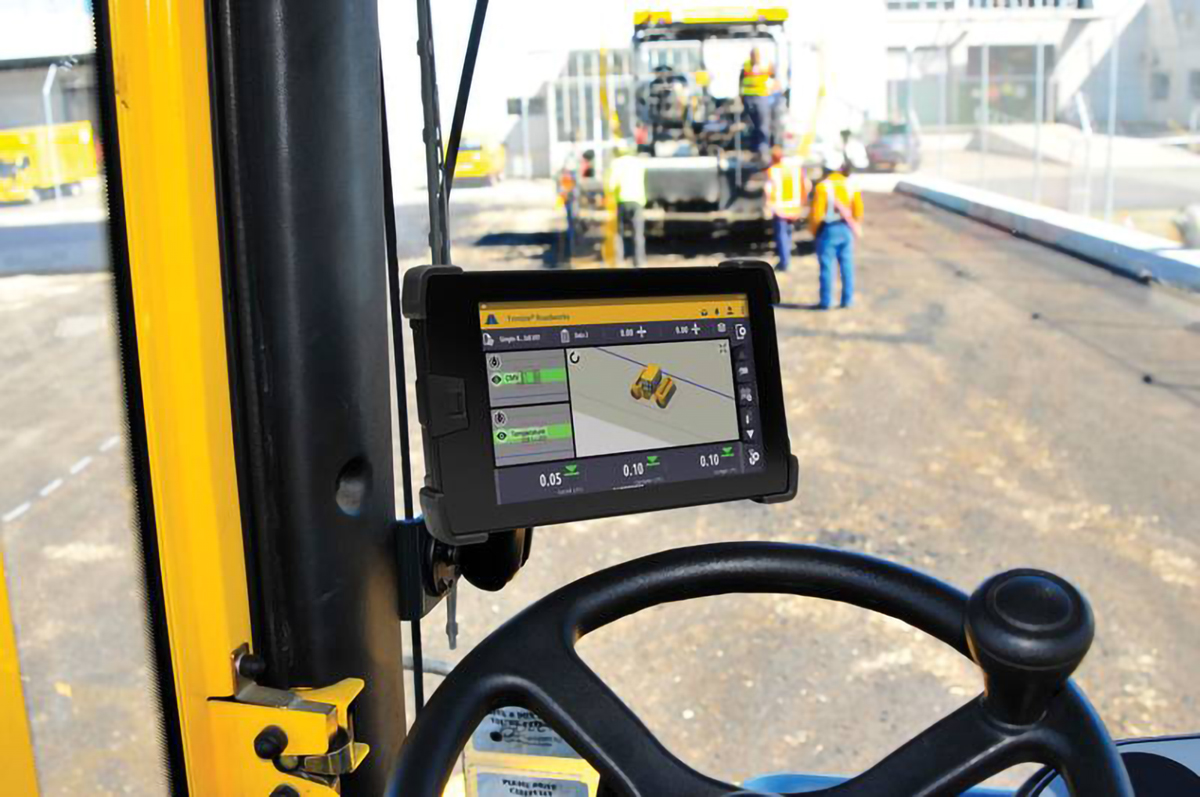

Maschinendisplay
Das Maschinendisplay stellt die zentrale Benutzeroberfläche für die Maschinensteuerung dar und überzeugt durch eine klare, gut ablesbare Darstellung – auch bei schwierigen Lichtverhältnissen. Der großzügige Touchscreen ermöglicht eine intuitive Bedienung über moderne Multitouch Gesten, während leistungsfähige Grafikfunktionen eine präzise Visualisierung von 2D- und 3D Daten unterstützen. Auf Basis eines aktuellen Betriebssystems ist das Display flexibel erweiterbar und bietet verschiedene Konnektivitätsoptionen für eine nahtlose Integration in bestehende Arbeitsprozesse.
Kommunikationsgeräte
Die Kommunikationsgeräte – bestehend aus Maschinenfunkgerät und/oder Datenmodem – sorgen für eine stabile Verbindung zwischen Maschinensteuerung, Baustelle und externen Korrekturdatenquellen. Damit bilden sie die Grundlage für einen durchgängigen und zuverlässigen Informationsfluss.
Je nach Einsatz kommen unterschiedliche Funktechnologien des Maschinenfunkgerätes zum Einsatz: Über den MHz Bereich werden GNSS Korrekturdaten von einer lokalen Basisstation übertragen. Im Tachymeterbetrieb ermöglicht der GHz Bereich die präzise Übermittlung der Positionsdaten eines Maschinenprismas.
Ein zusätzliches Datenmodem bietet die Möglichkeit, GNSS Korrekturdaten über das Internet zu beziehen und verbindet die Baustelle mit Büro- und Cloudsystemen. So können Projektdaten, Änderungen und Updates jederzeit schnell ausgetauscht werden – für reibungslose und effizient abgestimmte Arbeitsabläufe.
GNSS Empfänger
Die Trimble GNSS Maschinenempfänger bieten eine leistungsstarke Kombination aus Präzision, Zuverlässigkeit und intelligenten Zusatzfunktionen für den Baustelleneinsatz. Durch moderne Multikonstellations Technologie liefern sie auch unter anspruchsvollen Bedingungen stabile und genaue Positionsdaten.
Besonders hervorzuheben ist die Trimble ProPoint RTK Engine, die eine verbesserte Signalverfolgung ermöglicht und selbst in schwierigen Umgebungen – etwa in der Nähe von Gebäuden oder unter Baumkronen – für eine hohe Genauigkeit sorgt. Ergänzend dazu stellt die Trimble xFill Technologie sicher, dass auch bei vorübergehenden Ausfällen von Korrekturdaten weitergearbeitet werden kann, ohne dass die Produktivität beeinträchtigt wird.
Dank ihrer robusten, kompakten Bauweise sind die Empfänger optimal für den direkten Einsatz an der Maschine geeignet. Intuitive Funktionen wie Statusanzeigen, einfache Updates und flexible Schnittstellen erleichtern zudem die Bedienung und Integration. Insgesamt tragen die Trimble GNSS Empfänger dazu bei, Arbeitsabläufe zu stabilisieren, Stillstände zu minimieren und die Effizienz auf der Baustelle nachhaltig zu steigern.

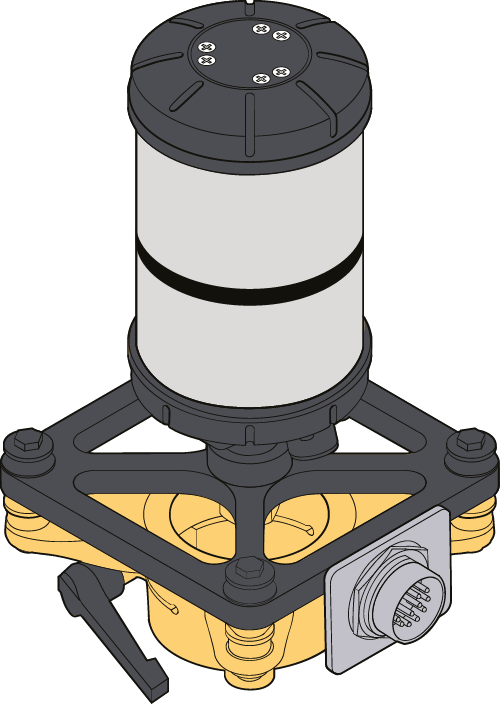

Maschinenprisma
Das Maschinenprisma wird am Heck des Baggers montiert und dient zur präzisen Zielverfolgung sowie exakten Positionsbestimmung im Zusammenspiel mit einer Totalstation. Diese sendet einen Messstrahl aus, der vom Prisma reflektiert wird, wodurch die Position des Baggers in Echtzeit zuverlässig ermittelt werden kann. Zusätzlich unterstützt ein ausgesendetes Infrarotsignal eine kontinuierliche und stabile Zielverfolgung.

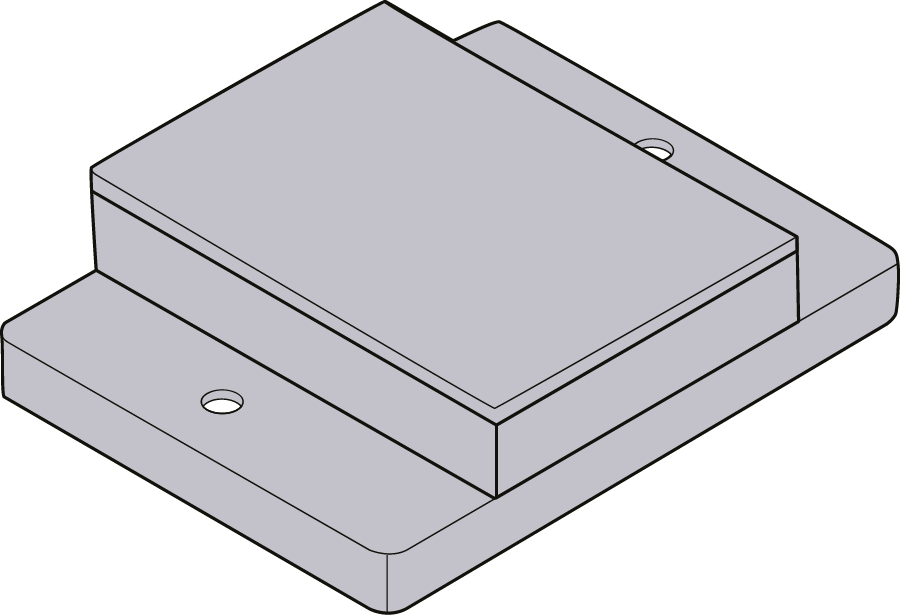

Verdichtungssensor
Der Trimble Verdichtungssensor liefert Echtzeitinformationen zur Steifigkeit des Untergrunds und unterstützt eine präzise Verdichtungskontrolle. Neben der grafischen Darstellung der Verdichtung werden die sogenannten CMV-Werte (Compaction Measurement Value) kontinuierlich erfasst und dokumentiert. Diese Messwerte geben Aufschluss über den Verdichtungszustand und die Tragfähigkeit des Materials und helfen dabei, Schwachstellen frühzeitig zu erkennen.
Temperatursensor
Der Trimble Temperatursensor misst die Oberflächentemperatur des Asphalts berührungslos mittels Infrarottechnologie und liefert die Messwerte kontinuierlich in Echtzeit. Die erfassten Temperaturen werden direkt in der Trimble Roadworks-Anwendung angezeigt und dokumentiert, sodass der Fahrer jederzeit im optimalen Temperaturfenster arbeiten kann.Downloads zu diesem Produkt
